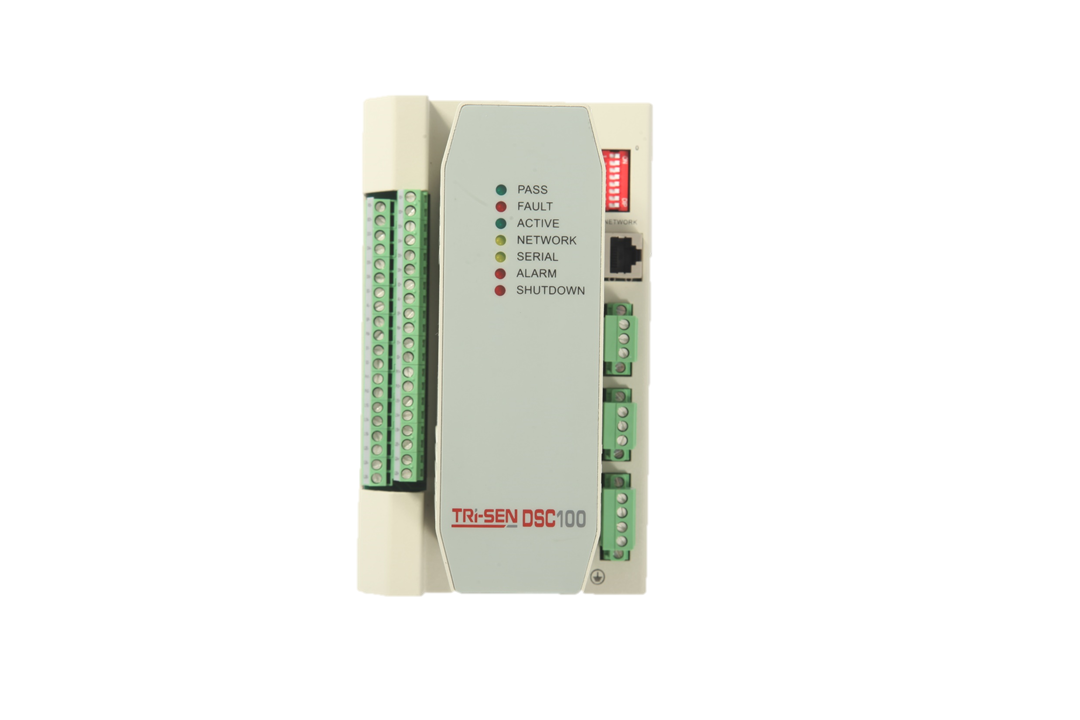

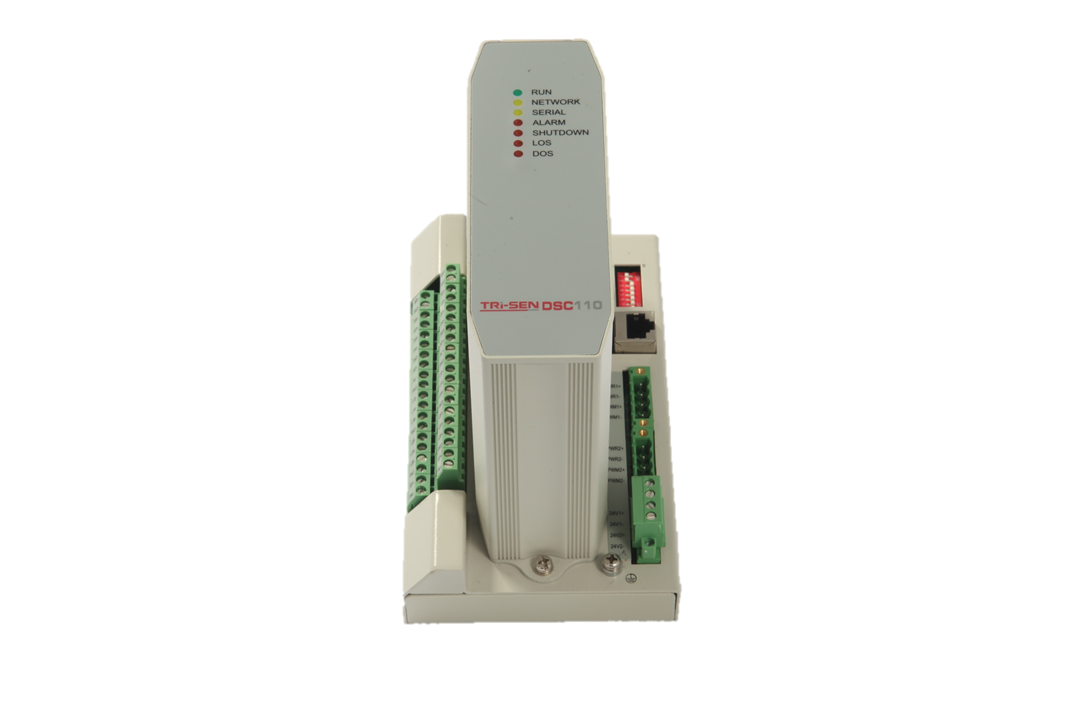

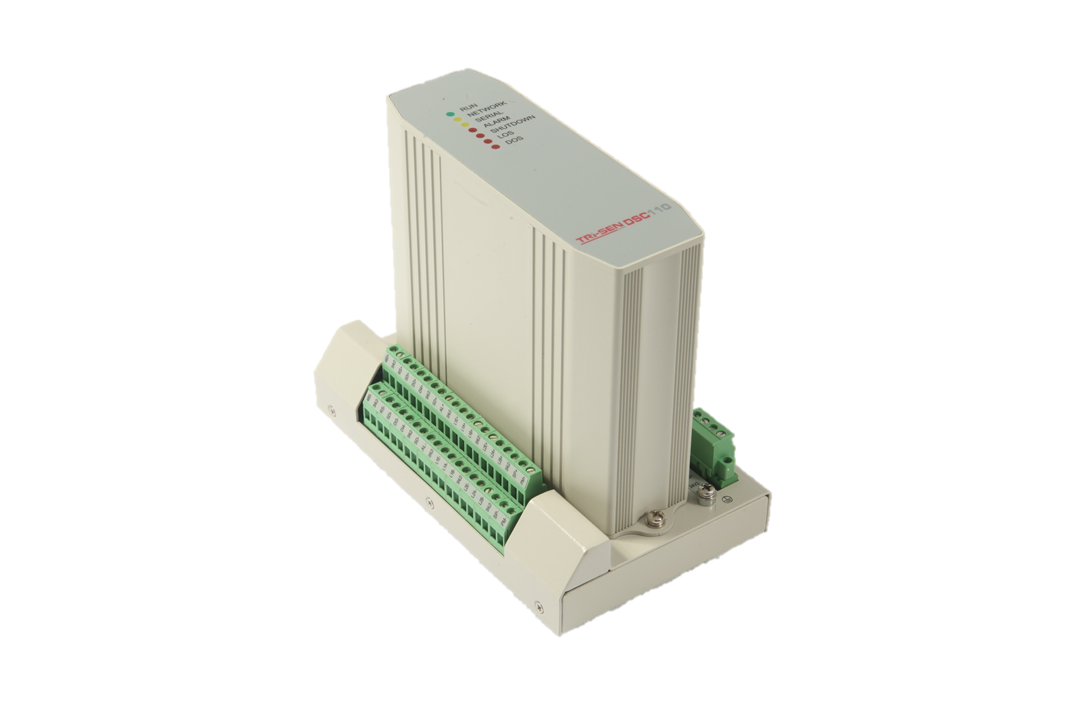

DSC100伺服控制器

DSC100是一个专用的伺服控制器,接收阀门位置指令信号和位置反馈信号,根据PID运算结果,改变输出驱动电流的大小,精确控制阀门位置。DSC100能够满足汽轮机调速阀或燃机燃料控制阀所要求的控制精度和响应时间。

  • 产品应用
  • 产品特点
  • 配置软件
  • 相关参数
  • 安装

l  PID控制功能

根据阀门位置反馈信号和阀门位置指令信号,进行PID运算,输出驱动电流,作用在伺服阀的线圈上,调整阀门的位置,使阀门的反馈信号于阀门指令信号保持一致。

l  电流放大输出功能

输出的驱动电流大小与输入的阀门位置指令信号成线性关系,阀门的反馈信号不参与DSC100的控制作用。



l  位置反馈信号

       LVDT断线和超限检测报警功能

       两路反馈信号高选/平均/指定处理选择

       偏差报警指示

       基于反馈信号故障监视的报警/停车/保持选择

       零度和满度校准功能

l  驱动电流输出

       两路独立控制信号输出

       可叠加一定频率和幅值的抖动信号

       可设定输出偏置电流(Null Current

l  支持Modbus通讯(RS485/TCP

l  图形界面组态软件



        DSC100拥有界面友好,简单易用的组态软件。用户可以通过以太网口或串口(RS485)与DSC100建立连接,用以完成参数配置,在线监视,硬件诊断等操作。



l  支持的操作

       修改配置参数

       下装配置参数

       获取配置参数

       比较配置参数

       保存配置参数

l  功能界面

       参数配置界面

       实时趋势界面

       在线调整界面

       变量监视界面

       报警诊断界面




参数

描述

输入路数

2路(冗余输入)

输入电压

18~32VDC1A

PID算法

控制周期 3ms

工作温度

-10°C ~ +65°C

工作湿度

10% ~ 90%, 无凝结

储存温度

-30°C ~ 75°C

储存湿度

5% ~ 90%, 无凝结

阀门位置反馈输入

LVDT输入通道数

2

LVDT初级激励

电压范围 3.5 Vrms

频率范围 2.9 kHz

最大电流 120 mA

LVDT次级读入

三线制,四线制,五线制,六线制

分辨率14 bits

线性度 0.1% of full scale

温度灵敏度 150 ppm/°C

直流输入

电流范围 ±40 mA

最大输入电压 ±10 Vdc

电流输入阻抗 250Ω

分辨率14 bits

线性度 0.1% of full scale

温度灵敏度 150 ppm/°C

阀门位置指令输入

输入通道

1

输入范围

 025 mA

控制器离散量输入

输入通道

2 (复位,停车)

输入类型

干接点输入

驱动输入

输出通道

2

输出范围

(硬件跳线设置)

 ±10 mA

 ±25 mA

 ±50 mA

 ±100 mA

 ±250 mA

最大负载阻抗

7.5 V/最大要求输出电流

分辨率

14 bits

精度

1%

阀门位置反馈监控输出

输出通道

1

输出范围

025 mA

最大负载阻抗

500Ω

分辨率

16 bits

精度

0.5%

控制器离散量输出

输出通道

2路(报警,停车)

输出类型

继电器输出

输出模式

正常闭合

Modbus Serial通信

接口数量

2

硬件接口

RS485

站地址

拨码开关设定

通讯协议

MODBUS

波特率

拨码开关选择4.8Kbps,9.6Kbps,38.4Kbps,115.2Kbps

Modbus TCP通信

硬件接口

RJ45

通讯协议

MODBUS TCP/IP

速度

100M




l  安装方式:导轨固定

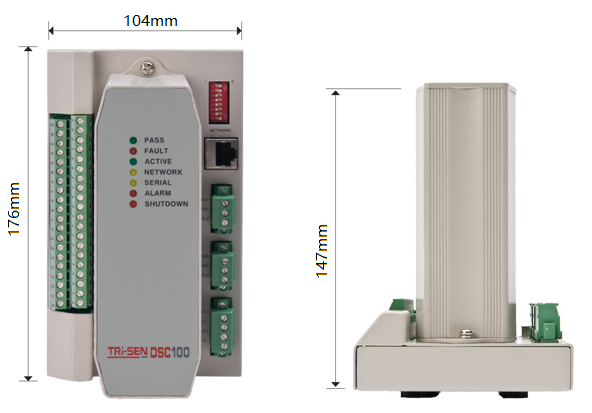

l  尺寸: 104mm(L) X 176mm(H) X 147mm(D)
